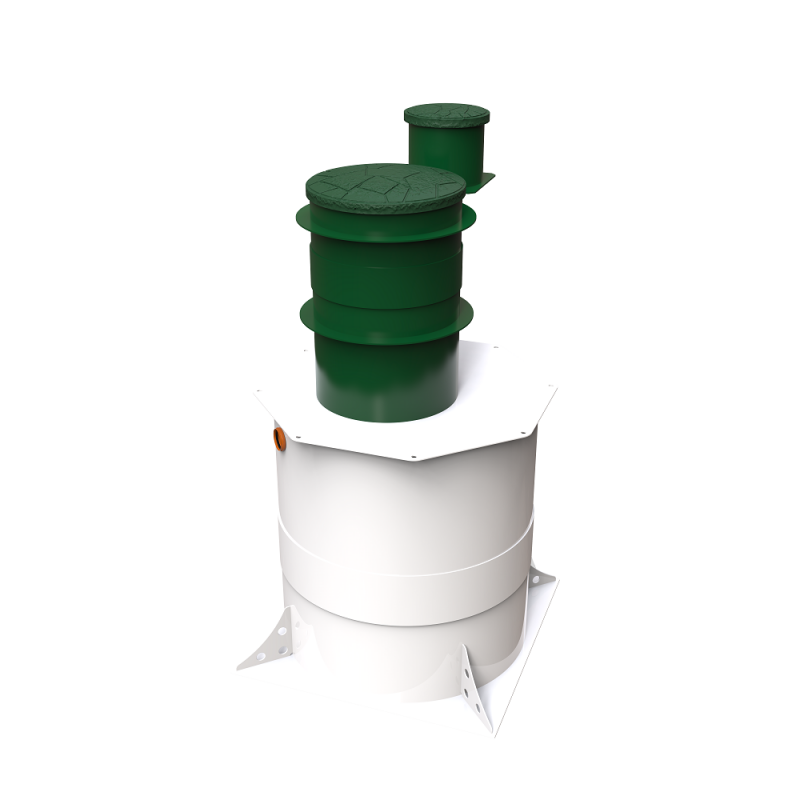

Novo Eko 8 long

Novo Eko 8 long

Станция рассчитана на очистку сточных вод от 7-9 условных пользователей.
Производительность системы — 1600 литров в сутки, устойчивость к залповому сбросу — 320 литров.

228 900 рублей
Заказать

В основе работы Novo Eko 8 long лежит проверенная технология очистки сточных вод микроорганизмами активного ила и биопленки.

Усиленный корпус станции Novo Eko 8 long подходит для сложных условий монтажа, а грунтозацепы дополнительно удерживают установку в грунте. Корпус станции имеет форму цилиндра, изготовлен из пищевого гомогенного полипропилена.

Внутренний объем станции биологической очистки разделен на:

  • приемную камеру;
  • аэротенк;
  • вторичный отстойник.

В Novo Eko 8 long установлены биофильтры, которые поддерживают стабильность работы оборудования. Станция гарантирует высокую степень очистки и отсутствие запаха.

Преимущества станции Novo Eko 8 long:

  1. Простой и редкий сервис;
  2. Срок службы не менее 25 лет;
  3. Корпус выполнен из высокопрочного полипропилена;
  4. Низкое электропотребление;
  5. Высокая степень очистки, отсутствие запаха;
  6. Надежная конструкция для сложных грунтовых условий.

 Устройство Novo Eko 8 long:

Скачать чертеж Profit 3

Скачать чертеж Novo Eko 8 long

Развернутая схема станции Novo Eko 3

Развернутая схема станции Novo Eko

Внутреннее устройство станции Novo Eko 3

Внутреннее устройство станции Novo Eko

Описание товара

В основе работы Novo Eko 8 long лежит проверенная технология очистки сточных вод микроорганизмами активного ила и биопленки.

Усиленный корпус станции Novo Eko 8 long подходит для сложных условий монтажа, а грунтозацепы дополнительно удерживают установку в грунте. Корпус станции имеет форму цилиндра, изготовлен из пищевого гомогенного полипропилена.

Внутренний объем станции биологической очистки разделен на:

  • приемную камеру;
  • аэротенк;
  • вторичный отстойник.

В Novo Eko 8 long установлены биофильтры, которые поддерживают стабильность работы оборудования. Станция гарантирует высокую степень очистки и отсутствие запаха.

Преимущества станции Novo Eko 8 long:

  1. Простой и редкий сервис;
  2. Срок службы не менее 25 лет;
  3. Корпус выполнен из высокопрочного полипропилена;
  4. Низкое электропотребление;
  5. Высокая степень очистки, отсутствие запаха;
  6. Надежная конструкция для сложных грунтовых условий.

 Устройство Novo Eko 8 long:

Скачать чертеж Profit 3

Скачать чертеж Novo Eko 8 long

Развернутая схема станции Novo Eko 3

Развернутая схема станции Novo Eko

Внутреннее устройство станции Novo Eko 3

Внутреннее устройство станции Novo Eko

Количество пользователей::7-9 человека;
Производительность::1600 литров в сутки;
Залповый сброс::320 литров;
Габаритные размеры (высота*глубина*ширина)::1500*1500*2681
Вес::179 кг;
Степень очистки::98%;
Глубина залегания подводящей трубы::1225 мм;
Энергопотребление (среднее/максимальное)::1.4 кв/сутки

Тех. характеристики

Количество пользователей:7-9 человека;
Производительность:1600 литров в сутки;
Залповый сброс:320 литров;
Габаритные размеры (высота*глубина*ширина):1500*1500*2681
Вес:179 кг;
Степень очистки:98%;
Глубина залегания подводящей трубы:1225 мм;
Энергопотребление (среднее/максимальное):1.4 кв/сутки

Для надежной многолетней работы Novo Eko 8 long соблюдайте правила:

  1. Старайтесь не превышать приведенные в паспорте нормативные объемы сточных вод, поступающие в очистное сооружение.
  2. Используйте биологические препараты для очистных сооружений.
  3. Ограничьте поступление в систему избыточного количества хлорсодержащих санитарных препаратов и моющих веществ, содержащих фенолы. Желательно использовать моющие и чистящие средства, содержащие биоразлагаемые ПАВ.

Обслуживание Novo Eko 8 long может выполнить любой домохозяин. Для этого не потребуются специальные навыки. При постоянной эксплуатации – раз в год, а при дачном режиме – раз в 2 года, необходимо удалить отработанный активный ил, а также нерастворимый осадок, скопившейся в приемной камере. Для этого лучше всего воспользоваться ассенизатором, который откачает и увезет иловую смесь.

Откачать отработанный активный ил можно и самостоятельно с помощью дренажного насоса без вызова ассенизаторского автомобиля. Но в таком случае нужно заранее определить место, куда будет отводиться иловая смесь.

Обслуживание

Для надежной многолетней работы Novo Eko 8 long соблюдайте правила:

  1. Старайтесь не превышать приведенные в паспорте нормативные объемы сточных вод, поступающие в очистное сооружение.
  2. Используйте биологические препараты для очистных сооружений.
  3. Ограничьте поступление в систему избыточного количества хлорсодержащих санитарных препаратов и моющих веществ, содержащих фенолы. Желательно использовать моющие и чистящие средства, содержащие биоразлагаемые ПАВ.

Обслуживание Novo Eko 8 long может выполнить любой домохозяин. Для этого не потребуются специальные навыки. При постоянной эксплуатации – раз в год, а при дачном режиме – раз в 2 года, необходимо удалить отработанный активный ил, а также нерастворимый осадок, скопившейся в приемной камере. Для этого лучше всего воспользоваться ассенизатором, который откачает и увезет иловую смесь.

Откачать отработанный активный ил можно и самостоятельно с помощью дренажного насоса без вызова ассенизаторского автомобиля. Но в таком случае нужно заранее определить место, куда будет отводиться иловая смесь.

Поскольку корпус системы имеет запас прочности и грунтозацепы, а все необходимые патрубки и электрооборудование уже на своих местах, монтаж систем Novo Eko 8 long абсолютно прост.

На участках с экстремально высоким уровнем грунтовых вод можно дополнительно использовать анкерные блоки – они поставляются по запросу.

Станция био-механической очистки сточных вод Novo Eko 8 long поставляется в виде готового к монтажу корпуса очистного сооружения и комплекта электрооборудования, требующего установки на штатные места и подключения к электросети .

Последовательность действий при монтаже Novo Eko 8 long:

1. Подготовьте котлован заданных размеров. При монтаже стандартного оборудования глубина котлована должна быть на 250 мм меньше высоты системы и на 500 мм шире и длиннее размеров основания системы.

2. Опустите очистное сооружение в котлован на уплотненное и выровненное основание. Рекомендуется произвести подсыпку песчаной подушки под основание системы.

3. Проверьте вертикальность установки оборудования в котловане.

4. Производите послойную засыпку пазух между стенкой очистного сооружения и стенкой котлована смесью песка с цементом в соотношении от 4 к 1 до 6 к 1 в зависимости от грунтовых условий.

Насыпав слой цементно-песчаной смеси в 200-300 мм, наполните все камеры системы водой до того же уровня.

Слегка утрамбуйте грунт по периметру системы. Повторяйте описанные операции до полного засыпания котлована и до наполнения очистного сооружения водой до уровня отводящего патрубка.

5. Установите блок управления в непосредственной близости от очистного сооружения таким образом, чтобы корпус блока управления находился на достаточном расстоянии от поверхности грунта во избежание его повреждения талыми и дождевыми водами. Подключите кабель, подающий напряжение, к клеммной колодке в блоке управления согласно инструкции в блоке.

6. Подключите вилку компрессора в розетку.

7. Подайте электропитание на блок управления.

8. Подключите к системе подводящий трубопровод и отводящий трубопровод либо шланг (в случае принудительного отведения очищенной воды).

Документы:

Монтажная схема Novo Eko 3

Монтажная схема Novo Eko 8 long

Расчет ЦПС

Расчет ЦПС

Схема подключения электричества

Схема подключения электричества

Декларация соответствия

Декларация соответствия

Паспорт Novo Eko

Паспорт Novo Eko

Паспорт Novo Eko

Памятка Novo Eko

Монтаж

Поскольку корпус системы имеет запас прочности и грунтозацепы, а все необходимые патрубки и электрооборудование уже на своих местах, монтаж систем Novo Eko 8 long абсолютно прост.

На участках с экстремально высоким уровнем грунтовых вод можно дополнительно использовать анкерные блоки – они поставляются по запросу.

Станция био-механической очистки сточных вод Novo Eko 8 long поставляется в виде готового к монтажу корпуса очистного сооружения и комплекта электрооборудования, требующего установки на штатные места и подключения к электросети .

Последовательность действий при монтаже Novo Eko 8 long:

1. Подготовьте котлован заданных размеров. При монтаже стандартного оборудования глубина котлована должна быть на 250 мм меньше высоты системы и на 500 мм шире и длиннее размеров основания системы.

2. Опустите очистное сооружение в котлован на уплотненное и выровненное основание. Рекомендуется произвести подсыпку песчаной подушки под основание системы.

3. Проверьте вертикальность установки оборудования в котловане.

4. Производите послойную засыпку пазух между стенкой очистного сооружения и стенкой котлована смесью песка с цементом в соотношении от 4 к 1 до 6 к 1 в зависимости от грунтовых условий.

Насыпав слой цементно-песчаной смеси в 200-300 мм, наполните все камеры системы водой до того же уровня.

Слегка утрамбуйте грунт по периметру системы. Повторяйте описанные операции до полного засыпания котлована и до наполнения очистного сооружения водой до уровня отводящего патрубка.

5. Установите блок управления в непосредственной близости от очистного сооружения таким образом, чтобы корпус блока управления находился на достаточном расстоянии от поверхности грунта во избежание его повреждения талыми и дождевыми водами. Подключите кабель, подающий напряжение, к клеммной колодке в блоке управления согласно инструкции в блоке.

6. Подключите вилку компрессора в розетку.

7. Подайте электропитание на блок управления.

8. Подключите к системе подводящий трубопровод и отводящий трубопровод либо шланг (в случае принудительного отведения очищенной воды).
