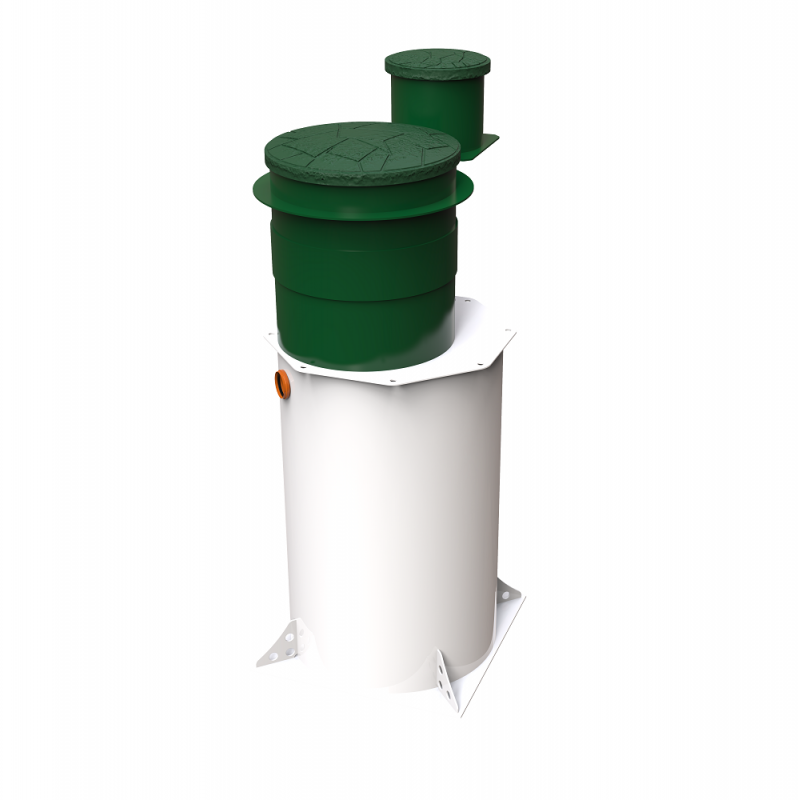

Novo Eko 3 midi
Novo Eko 3 midi
Станция рассчитана на очистку сточных вод от 2-4 условных пользователей.
Производительность системы — 600 литров в сутки, устойчивость к залповому сбросу — 210 литров.
В основе работы Novo Eko 3 midi лежит проверенная технология очистки сточных вод микроорганизмами активного ила и биопленки.
Усиленный корпус станции Novo Eko 3 midi подходит для сложных условий монтажа, а грунтозацепы дополнительно удерживают установку в грунте. Корпус станции имеет форму цилиндра, изготовлен из пищевого гомогенного полипропилена.
Внутренний объем станции биологической очистки разделен на:
- приемную камеру;
- аэротенк;
- вторичный отстойник.
В Novo Eko 3 midi установлены биофильтры, которые поддерживают стабильность работы оборудования. Станция гарантирует высокую степень очистки и отсутствие запаха.
Подключение фановой трубы осуществляется на глубине до 925 мм от поверхности грунта.
Преимущества станции Novo Eko 3 midi:
- Простой и редкий сервис;
- Срок службы не менее 25 лет;
- Корпус выполнен из высокопрочного полипропилена;
- Низкое электропотребление;
- Высокая степень очистки, отсутствие запаха;
- Надежная конструкция для сложных грунтовых условий.
Устройство Novo Eko 3 midi:
Скачать чертеж Novo Eko 3 midi
Развернутая схема станции Novo Eko 3
Внутреннее устройство станции Novo Eko 3
Описание товара
В основе работы Novo Eko 3 midi лежит проверенная технология очистки сточных вод микроорганизмами активного ила и биопленки.
Усиленный корпус станции Novo Eko 3 midi подходит для сложных условий монтажа, а грунтозацепы дополнительно удерживают установку в грунте. Корпус станции имеет форму цилиндра, изготовлен из пищевого гомогенного полипропилена.
Внутренний объем станции биологической очистки разделен на:
- приемную камеру;
- аэротенк;
- вторичный отстойник.
В Novo Eko 3 midi установлены биофильтры, которые поддерживают стабильность работы оборудования. Станция гарантирует высокую степень очистки и отсутствие запаха.
Подключение фановой трубы осуществляется на глубине до 925 мм от поверхности грунта.
Преимущества станции Novo Eko 3 midi:
- Простой и редкий сервис;
- Срок службы не менее 25 лет;
- Корпус выполнен из высокопрочного полипропилена;
- Низкое электропотребление;
- Высокая степень очистки, отсутствие запаха;
- Надежная конструкция для сложных грунтовых условий.
Устройство Novo Eko 3 midi:
Скачать чертеж Novo Eko 3 midi
Развернутая схема станции Novo Eko 3
Внутреннее устройство станции Novo Eko 3
Тех. характеристики
| Количество пользователей: | 2-4 человека; |
| Производительность: | 600 литров в сутки; |
| Залповый сброс: | 210 литров; |
| Габаритные размеры (высота*глубина*ширина): | 1000*1000*2381 мм; |
| Вес: | 125 кг; |
| Степень очистки: | 98%; |
| Глубина залегания подводящей трубы: | 925 мм; |
| Энергопотребление (среднее/максимальное): | 0,96 кв/сутки |
Для надежной многолетней работы Novo Eko 3 соблюдайте правила:
- Старайтесь не превышать приведенные в паспорте нормативные объемы сточных вод, поступающие в очистное сооружение.
- Используйте биологические препараты для очистных сооружений.
- Ограничьте поступление в систему избыточного количества хлорсодержащих санитарных препаратов и моющих веществ, содержащих фенолы. Желательно использовать моющие и чистящие средства, содержащие биоразлагаемые ПАВ.
Обслуживание Novo Eko 3 может выполнить любой домохозяин. Для этого не потребуются специальные навыки. При постоянной эксплуатации – раз в год, а при дачном режиме – раз в 2 года, необходимо удалить отработанный активный ил, а также нерастворимый осадок, скопившейся в приемной камере. Для этого лучше всего воспользоваться ассенизатором, который откачает и увезет иловую смесь.
Откачать отработанный активный ил можно и самостоятельно с помощью дренажного насоса без вызова ассенизаторского автомобиля. Но в таком случае нужно заранее определить место, куда будет отводиться иловая смесь.
Обслуживание
Для надежной многолетней работы Novo Eko 3 соблюдайте правила:
- Старайтесь не превышать приведенные в паспорте нормативные объемы сточных вод, поступающие в очистное сооружение.
- Используйте биологические препараты для очистных сооружений.
- Ограничьте поступление в систему избыточного количества хлорсодержащих санитарных препаратов и моющих веществ, содержащих фенолы. Желательно использовать моющие и чистящие средства, содержащие биоразлагаемые ПАВ.
Обслуживание Novo Eko 3 может выполнить любой домохозяин. Для этого не потребуются специальные навыки. При постоянной эксплуатации – раз в год, а при дачном режиме – раз в 2 года, необходимо удалить отработанный активный ил, а также нерастворимый осадок, скопившейся в приемной камере. Для этого лучше всего воспользоваться ассенизатором, который откачает и увезет иловую смесь.
Откачать отработанный активный ил можно и самостоятельно с помощью дренажного насоса без вызова ассенизаторского автомобиля. Но в таком случае нужно заранее определить место, куда будет отводиться иловая смесь.
Поскольку корпус системы имеет запас прочности и грунтозацепы, а все необходимые патрубки и электрооборудование уже на своих местах, монтаж систем Novo Eko 3 midi абсолютно прост.
На участках с экстремально высоким уровнем грунтовых вод можно дополнительно использовать анкерные блоки – они поставляются по запросу.
Станция био-механической очистки сточных вод Novo Eko 3 midi поставляется в виде готового к монтажу корпуса очистного сооружения и комплекта электрооборудования, требующего установки на штатные места и подключения к электросети .
Последовательность действий при монтаже Novo Eko 3 midi:
1. Подготовьте котлован заданных размеров. При монтаже стандартного оборудования глубина котлована должна быть на 250 мм меньше высоты системы и на 500 мм шире и длиннее размеров основания системы.
2. Опустите очистное сооружение в котлован на уплотненное и выровненное основание. Рекомендуется произвести подсыпку песчаной подушки под основание системы.
3. Проверьте вертикальность установки оборудования в котловане.
4. Производите послойную засыпку пазух между стенкой очистного сооружения и стенкой котлована смесью песка с цементом в соотношении от 4 к 1 до 6 к 1 в зависимости от грунтовых условий.
Насыпав слой цементно-песчаной смеси в 200-300 мм, наполните все камеры системы водой до того же уровня.
Слегка утрамбуйте грунт по периметру системы. Повторяйте описанные операции до полного засыпания котлована и до наполнения очистного сооружения водой до уровня отводящего патрубка.
5. Установите блок управления в непосредственной близости от очистного сооружения таким образом, чтобы корпус блока управления находился на достаточном расстоянии от поверхности грунта во избежание его повреждения талыми и дождевыми водами. Подключите кабель, подающий напряжение, к клеммной колодке в блоке управления согласно инструкции в блоке.
6. Подключите вилку компрессора в розетку.
7. Подайте электропитание на блок управления.
8. Подключите к системе подводящий трубопровод и отводящий трубопровод либо шланг (в случае принудительного отведения очищенной воды).
Документы:
Монтажная схема Novo Eko 3 midi
Расчет ЦПС
Схема подключения электричества
Декларация соответствия
Паспорт Novo Eko
Памятка Novo Eko
Монтаж
Поскольку корпус системы имеет запас прочности и грунтозацепы, а все необходимые патрубки и электрооборудование уже на своих местах, монтаж систем Novo Eko 3 midi абсолютно прост.
На участках с экстремально высоким уровнем грунтовых вод можно дополнительно использовать анкерные блоки – они поставляются по запросу.
Станция био-механической очистки сточных вод Novo Eko 3 midi поставляется в виде готового к монтажу корпуса очистного сооружения и комплекта электрооборудования, требующего установки на штатные места и подключения к электросети .
Последовательность действий при монтаже Novo Eko 3 midi:
1. Подготовьте котлован заданных размеров. При монтаже стандартного оборудования глубина котлована должна быть на 250 мм меньше высоты системы и на 500 мм шире и длиннее размеров основания системы.
2. Опустите очистное сооружение в котлован на уплотненное и выровненное основание. Рекомендуется произвести подсыпку песчаной подушки под основание системы.
3. Проверьте вертикальность установки оборудования в котловане.
4. Производите послойную засыпку пазух между стенкой очистного сооружения и стенкой котлована смесью песка с цементом в соотношении от 4 к 1 до 6 к 1 в зависимости от грунтовых условий.
Насыпав слой цементно-песчаной смеси в 200-300 мм, наполните все камеры системы водой до того же уровня.
Слегка утрамбуйте грунт по периметру системы. Повторяйте описанные операции до полного засыпания котлована и до наполнения очистного сооружения водой до уровня отводящего патрубка.
5. Установите блок управления в непосредственной близости от очистного сооружения таким образом, чтобы корпус блока управления находился на достаточном расстоянии от поверхности грунта во избежание его повреждения талыми и дождевыми водами. Подключите кабель, подающий напряжение, к клеммной колодке в блоке управления согласно инструкции в блоке.
6. Подключите вилку компрессора в розетку.
7. Подайте электропитание на блок управления.
8. Подключите к системе подводящий трубопровод и отводящий трубопровод либо шланг (в случае принудительного отведения очищенной воды).
Документы:
Монтажная схема Novo Eko 3 midi
Расчет ЦПС
Схема подключения электричества
Декларация соответствия
Паспорт Novo Eko
Памятка Novo Eko
